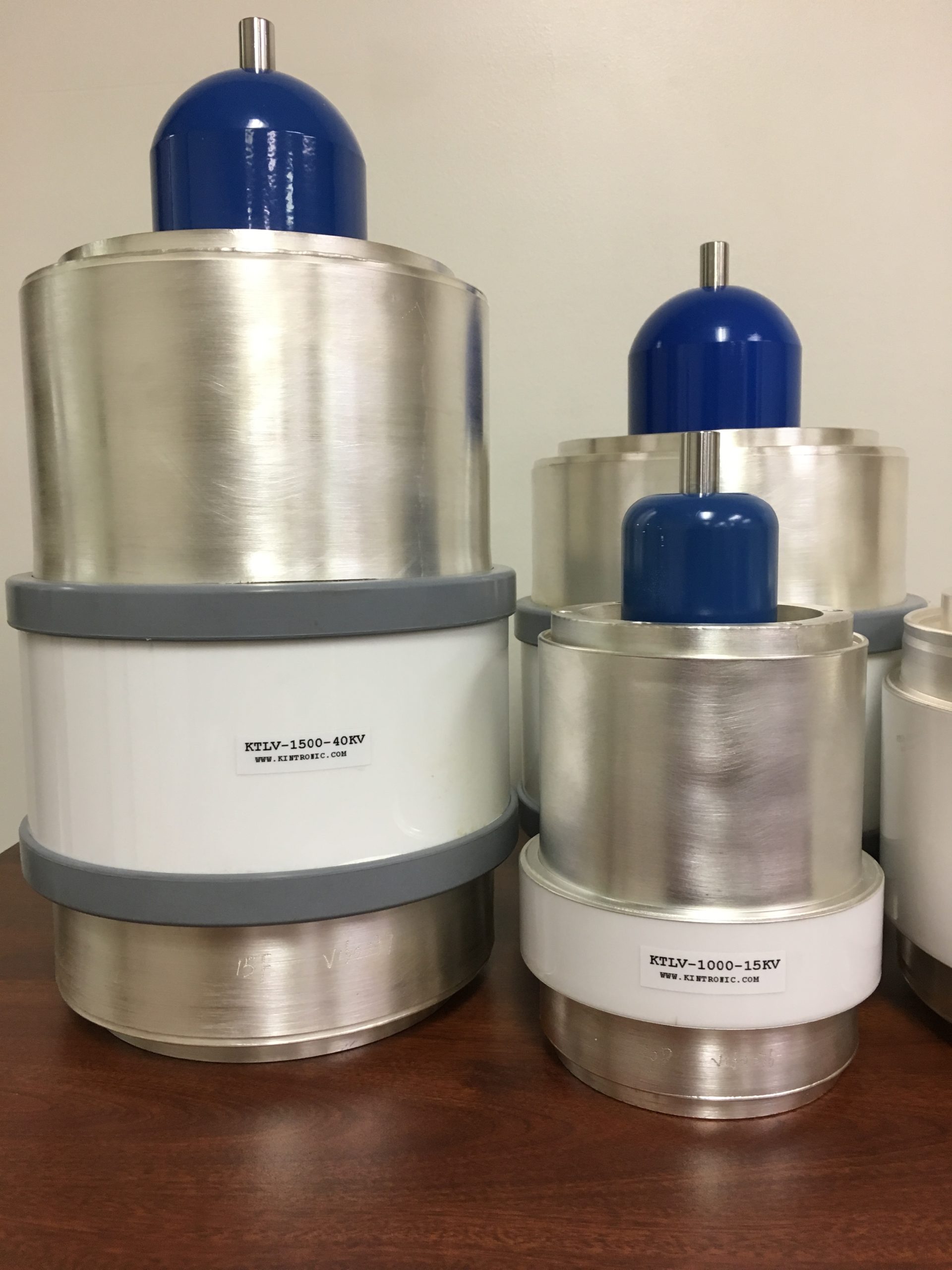

Variable Vacuum Capacitors

Variable vacuum capacitors range in value from 500pf to 2,000pf with peak voltage rating from 15kV to 40kV and current rating from 100A to 225A in the Medium Wave band.

Kintronic Labs keeps an inventory of the most popular variable vacuum capacitors, which are listed in the table below. Each variable vacuum capacitor is thoroughly tested in our facility before being shipped.

Capacitor end plates and mounting hardware are sold separately.

Variable Vacuum Capacitors Brochure

SKU: variable-vacuum-capacitors Category: Tags: , , , , ,


Variable Vacuum Capacitors IN STOCK:

     KTL Part#                  Jennings Part#       Capacitance    Voltage    Voltage       Current     Length        Dia.

                                                                                                 pF                 (testing)  (working)      RMSA         inch           inch

KTLV-1000-15KV      CVDD-1000-15S       25-1000              15kv            9kv                150              8.0          4.56

KTLV-2300-15KV      CVDP-2300-15S       50-2300               15kv             9kv               200              9.8            5.6

KTLV-500-15KV        CVDD-500-15S          20-500                  15kv              9kv               95                7.53          3.44

KTLV-1000-40KV      CVFP-1000-40S       35-1000                40kv              24kv            225              11.7          7.2

KTLV-1500-40KV      CVFP-1500-40S       100-1500             40kv              24kv           220               11.7          7.2

KTLV-2000-35KV      CVFP-2000-35S      100-2000             35kv               21kv           220
